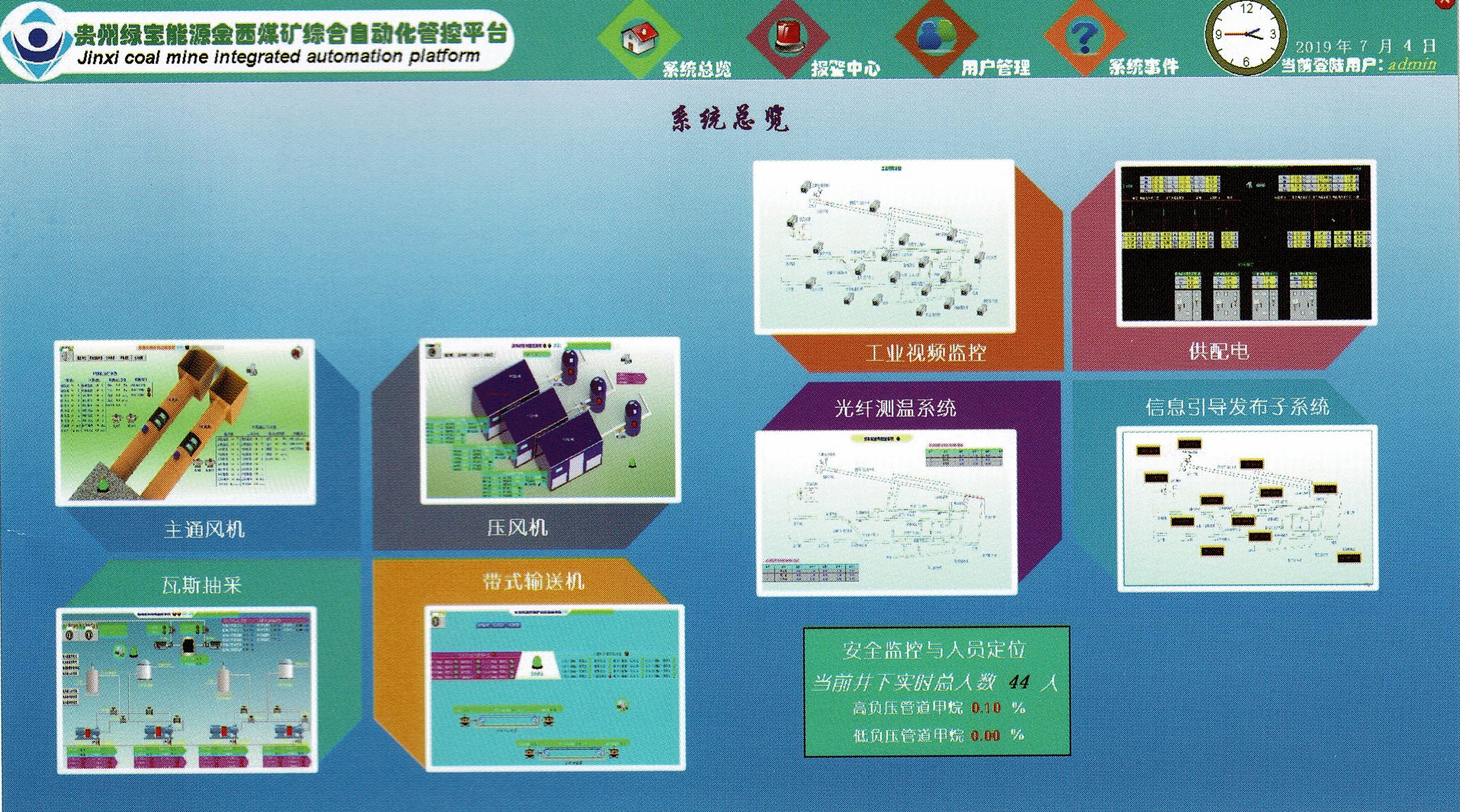

全矿井综合自动化监控系统，是一个1000Mbps冗余工业以太网井上、下自动化控制网络平台，是以工业以太环网为核心整矿井的各项自动控制系统，通过防火墙与矿级管理系统组成高速统一的整体网络结构，实现了全矿井的管控一体化。

  整个系统分为信息层、控制层和设备层三层系统结构。控制层采用工业以太环网，设备层采用现场总线，保证了现场子系统的实时性，实现了井上、下皮带运输、通风、压风、排水、瓦斯抽放、中央变电所等主要安全生产环节和装备运行状况的实时监测和集中、远程控制，有效地提高了矿井生产自动化和管理现代化水平。实现全矿井的统一管理与数据共享。

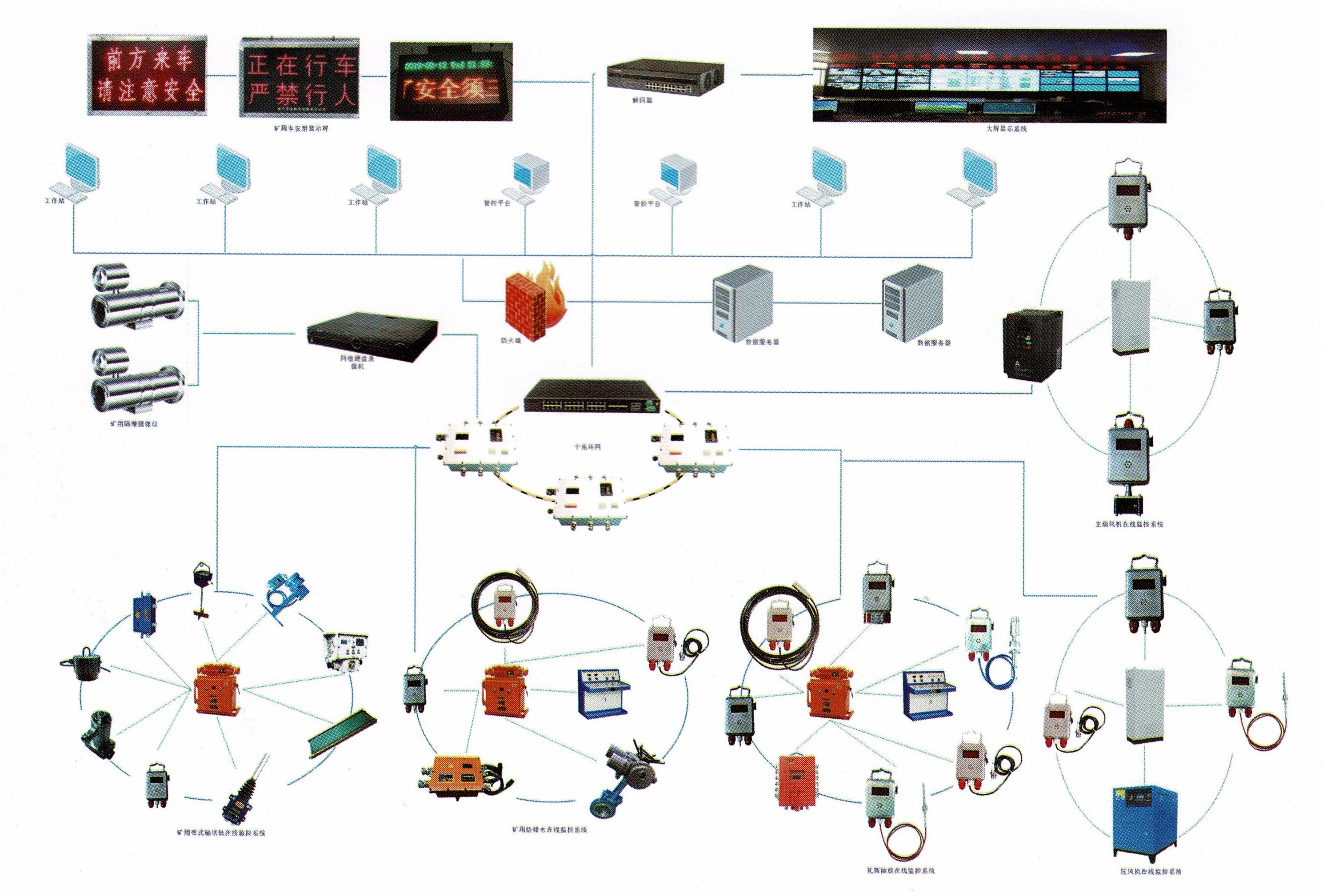

  全矿井在综合自动化系统拓扑图

  系统特点

1）产品全部采用工业级产品，确保系统24小时连续可靠的运行。

2）工作时整个网咯成链状结构，环网冗余，快速建立网络工作拓扑结构以及连接恢复，恢复时间<300ms。

3）系统提供了多种符合国际主流标准的接口方式（OPC、DDE、ODBC、FTP），便于各种子系统的接入。

4）采用B/S结构，基于IE浏览，客户端零配置。

5）采用硬件、软件等多种安全措施，保证了系统运行的安全性和可靠性。

6）合理适用的分级控制模式，在充分保留各子系统功能特点的基础上，有效的整合各子系统，通过严格的认证后，可在任何一台工作站上实现对井上、井下所有设备的控制。

7）具有各种数据查询、曲线显示、报表输出、逐级报警、数据分级管理、报警记录、故障记录及完整的事件记录等功能。

8）强大的数据整合及处理功能，为整个矿的现代化综合管理提供数据基础，真正意义上实现全矿井的综合自动化控制管控一体化。

9）系统数据与井下视频数据可实现全面关联：在图形动画（动态图）中可点击浏览当前区域内视频信号，当一区域内瓦斯出现报警或其他参数出现报警，系统会自动弹出当前区域内视频信号窗口。

10）系统以工业以太环网为核心，实现了各子系统的无缝集成和安全生产实时数据的Web浏览和显示。



  系统功能

1）系统以工业以太环网为核心，实现了各子系统的无缝集成和安全生产实时数据的Web浏览和显示。

2）系统提供了多种符合国际主流标准的接口方式，便于各种子系统的接入。矿用常见监测系统可通过OPC，DDE，FTP等接口安全、准确的接入全矿井综合自动化系统。

3）系统解决了各种安全生产监测监视系统各自独立、相互封闭、传输速率低、不能实现综合业务传输、与企业上层管理信息网络连接困难而导致的信息不能相互共享和融合等问题。实现了矿井各种监控、监测信息的共享、集成、融合和信息综合利用，为矿井提供生产、安全层面的基于信息融合技术的决策支持，有效提高了矿井安全生产指挥决策的科学性、有效性。

4）全矿井自动化系统的数据全面性较高，系统随时对井下环境参数（生产参数、设备状况、人员位置）进行区域性综合数据分析与评估，出现异常立即报警，并提示事故处理流程，当用户根据流程安全地排除了事故后，系统方自动解除报警。

5）系统数据与井下视频数据可实现全面关联：在图形动画（动态图）中可点击浏览当前区域内视频信号，当一区域内瓦斯出现报警或其它参数出现故障，系统会自动弹出当前区域内视频信号窗口。

6）系统功能齐全、人机界面友好，具有语音报警功能。

7）系统采用工业以太环网式传输方式，数据传输质量高，抗干扰能力强，符合欧洲工业标准，并实现了网络传输的硬件冗余。

8）系统操作简单，功能强大，并具有众多窗口和多种方法供用户对实时数据，运行状态，历史曲线趋势等进行查阅、浏览和打印输出。

9）各监测子系统数据查询统计分析列表显示功能。显示内容包括地点、名称、单位、馈电状态、超限报警、传感器故障等。开关量显示内容包括地点、名称、开/停时刻、状态、工作时间、开停次数、传感器状态等。累计量显示内容包括地点、名称、单位等。并可分类显示。

10）系统具有模拟量实时曲线和历史曲线显示功能。在同一坐标上用不同颜色显示曲线的最大值、最小值。在一屏上，同时显示6个模拟量曲线，并设时间标尺，可显示出对应时间标尺的模拟量。

11）系统有简单的绘图工具。所有动态、静态图都可由一般操作人员绘制（绘图时不影响主机实时监测功能）。

12）系统提供用户自行绘制模拟图平台，，简单、易学、用户可以根据实地情况绘制全矿井和具体某些采区实况的实时模拟图，使矿井的全部实时信息一目了然地显示出来，并且具有丰富的动感显示方式；系统具有模拟量实时曲线和历史曲线显示功能。在同一坐标上用不同颜色显示曲线的最大值、最小值。在同一屏上，可同时显示6个模拟量曲线，并设时间标尺，可显示出对应时间标尺的模拟量。

13）系统具有柱状图显示功能。

14）方便用户自行生成各类表格，打印所要求的各类数据表格、图形及曲线。

15）网络故障处理，当系统出现通讯异常后，系统会提示报警，并实时进行存储。

 系统组成

 序号 名称 规格型号 单位

1 数据服务器 DELL 台

2 Web发布服务器 DELL 台

3 UPS不间断电源 4h 台

4 千兆环网 KJ350-J1 台

5 全矿井综合自动化软件 定制 套
