系统主要由监控计算机、监控软件、矿用隔爆兼本质安全型PLC可编程控制器、矿用本安型扩音电话、矿用本安型急停开关、跑偏传感器、速度检测传感器、堆煤传感器、烟雾传感器、温度传感器、撕裂传感器、洒水降温装置等设备组成。

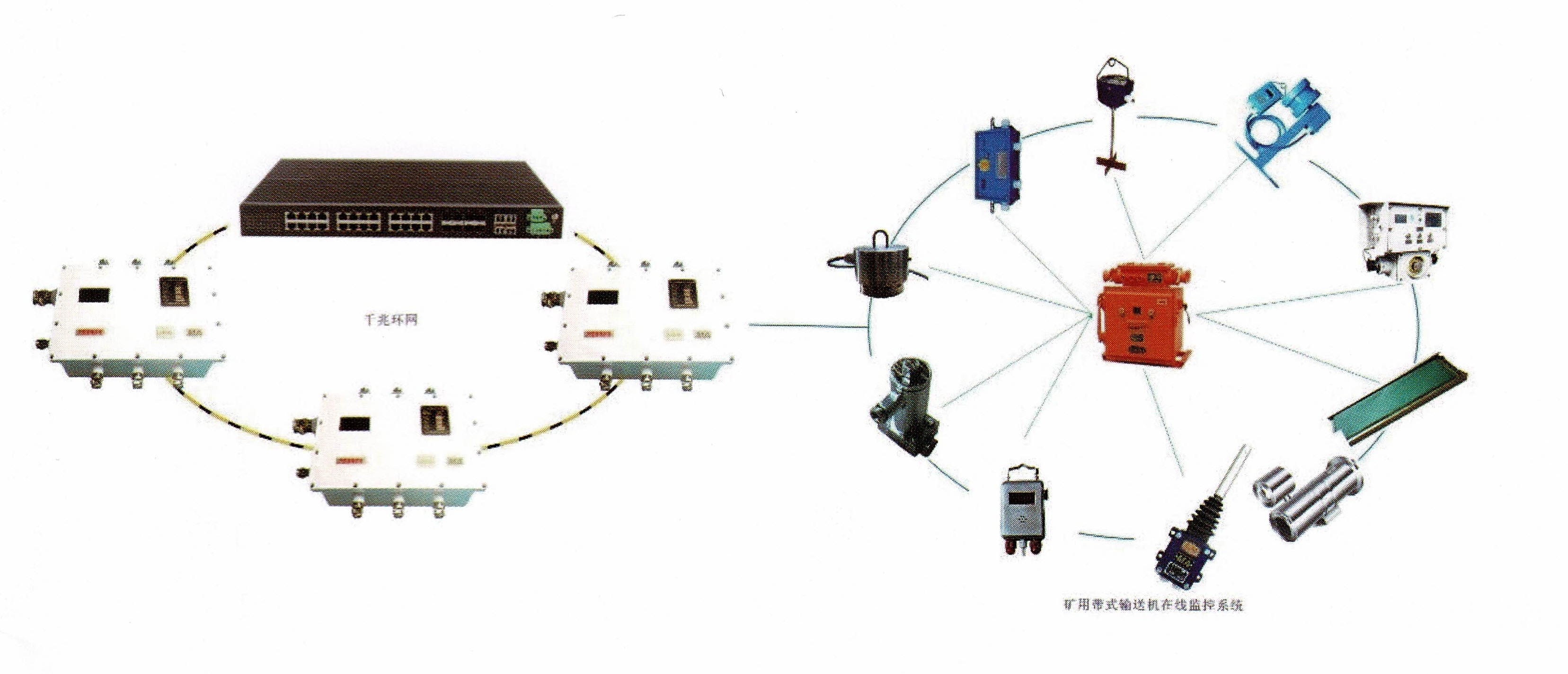

 带式输送机结构

系统功能简介

  皮带控制系统监控主机，是现场信息采集与控制指令发出的核心设备，完成整个控制系统的逻辑判断与控制。

  KXJ660控制箱内配置西门子PLC可编程控制器，完成系统的数据采集、处理、设备控制、通讯组网以及与以太网交换机的连接等。系统主机具有10寸大屏幕彩色液晶显示屏，实时显示系统各个传感器状态及运行参数。

  整个系统控制方式设计思想为：具有远程/就地集中自动控制、远程/就地集中手动控制等工作方式。自动控制是在整个带式输送机监控系统中所有设备都在联控状态下一种工作方式，手动控制是在整个带式输送机监控系统中所有设备都在单控状态下的一种控制方式。

集中自动控制

  就地集中自动控制：通过TH12操作台上的选钮，一键实现带式输送机集控系统所有设备的自动连锁控制，就是完全由PLC根据设定的逻辑过程对整个系统进行集中自动控制，各设备的运行满足连锁逻辑的要求，所有保护均投入使用。

  远程集中自动控制：通过远程上位机的监控软件实现带式输送机的自动启停控制。依据煤矿带式输送机集控系统的控制要求，带式输送机自动控制依据以下原则：

    1）逆煤流启动，顺煤流停车。

    2）本台带式输送机停止后，来煤方向带式输送机应立即停车。

    3）在带式输送机接到报警信号后（如堆煤、跑偏、撕裂等）应立即停车，也可对一些报警信号进行只报警不停车处理。

远程/就地集中手动控制

  当PLC控制器发生故障或设备调试等特殊情况下，可通过监控主机上的按钮实现带式输送机手动启停。

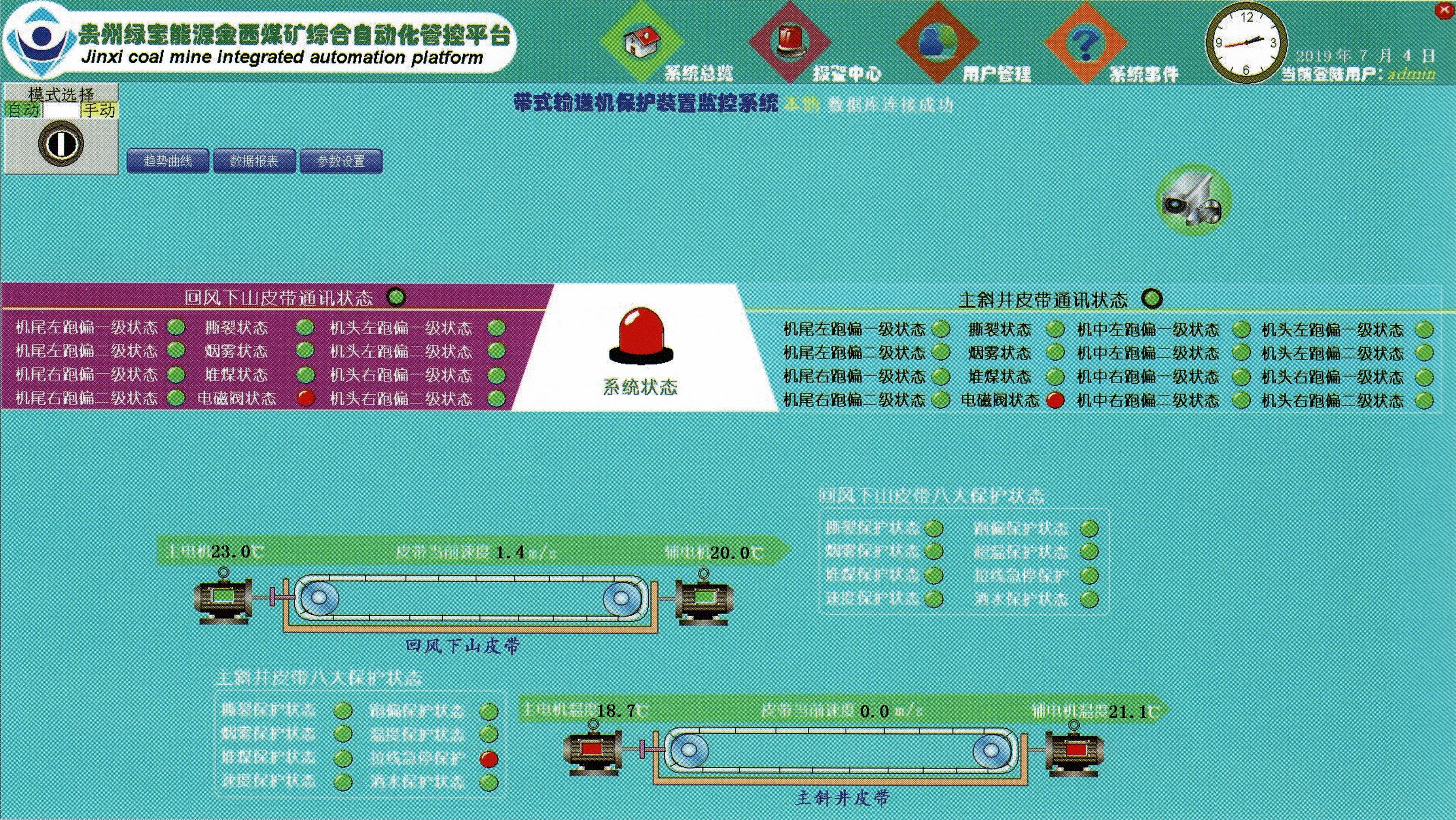

 系统在线监控主界面
