瓦斯抽放监控系统采用应用管理、显示控制、监测与执行三层结构。其中应用管理层：上位机负责实时监控整个抽放系统所有设备的运行状态、采集监测数据，判断控制条件，下发控制指令，共享控制权力（实现网络远程控制）、监测数据的管、统计存储、工艺流程、查询打印、网络通讯等任务。

  显示控制层：显示控制柜/PLC控制柜负责采集现场各传感器数据、数据计量及操作控制、故障保护、面板操作、现场数据显示、声光报警、控制现场所有受控设备，通过储存的程序指令以条件式地判断分别精确地实现远程控制等。

  监测与执行层：各类传感器与执行器负责采集瓦斯抽放系统中的各中参数，执行抽放泵（电机）的开停、电动阀的开停、冷却塔的开停指令。

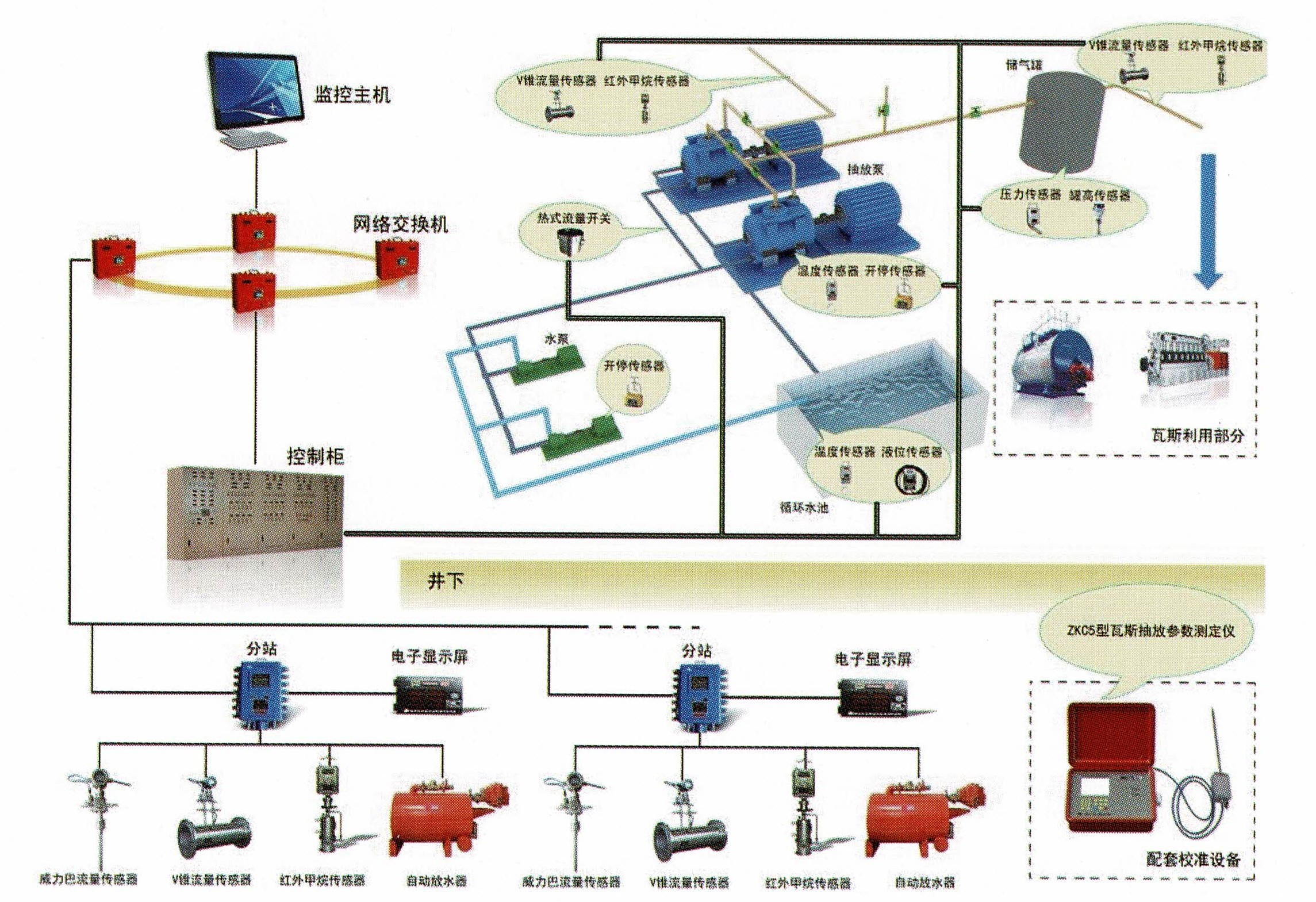

  系统结构如图：

系统功能简介

  远程与就地控制功能：实现所有受控对象的远程控制（通过组态软件），实现部分重要设备（抽放泵、冷水泵）的就地控制。提供自动、手动、二种控制模式；

  一键控制功能：按既定流程实现一键启动、停止。 自动控制功能：实现预设时间的自动倒泵，实现与管道参数、环境参数的自动联动功能，例如：建设电厂后，当瓦斯浓度低于10%时可自动排空。

  声光报警功能：在泵站触摸屏上，通过专用软件实现各项管道参数、环境参数、工况参数的就地集中显示。数据还自动上传至调度室中心站。

  扩展功能预留：可通过增补设备实现功能扩展，通过预留的OPC接口，可实现与数字化矿上综合平台的融合。

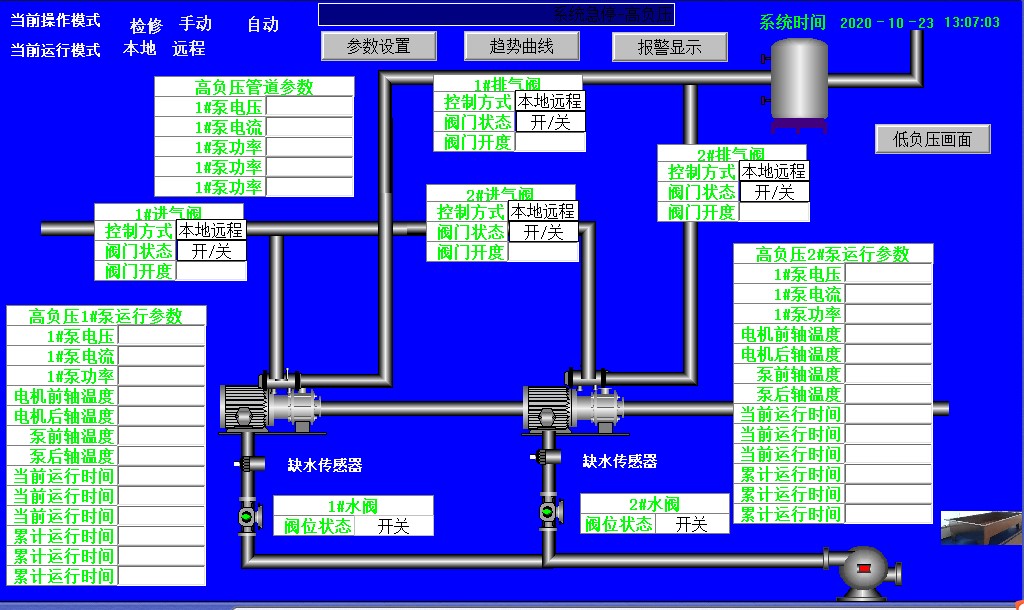

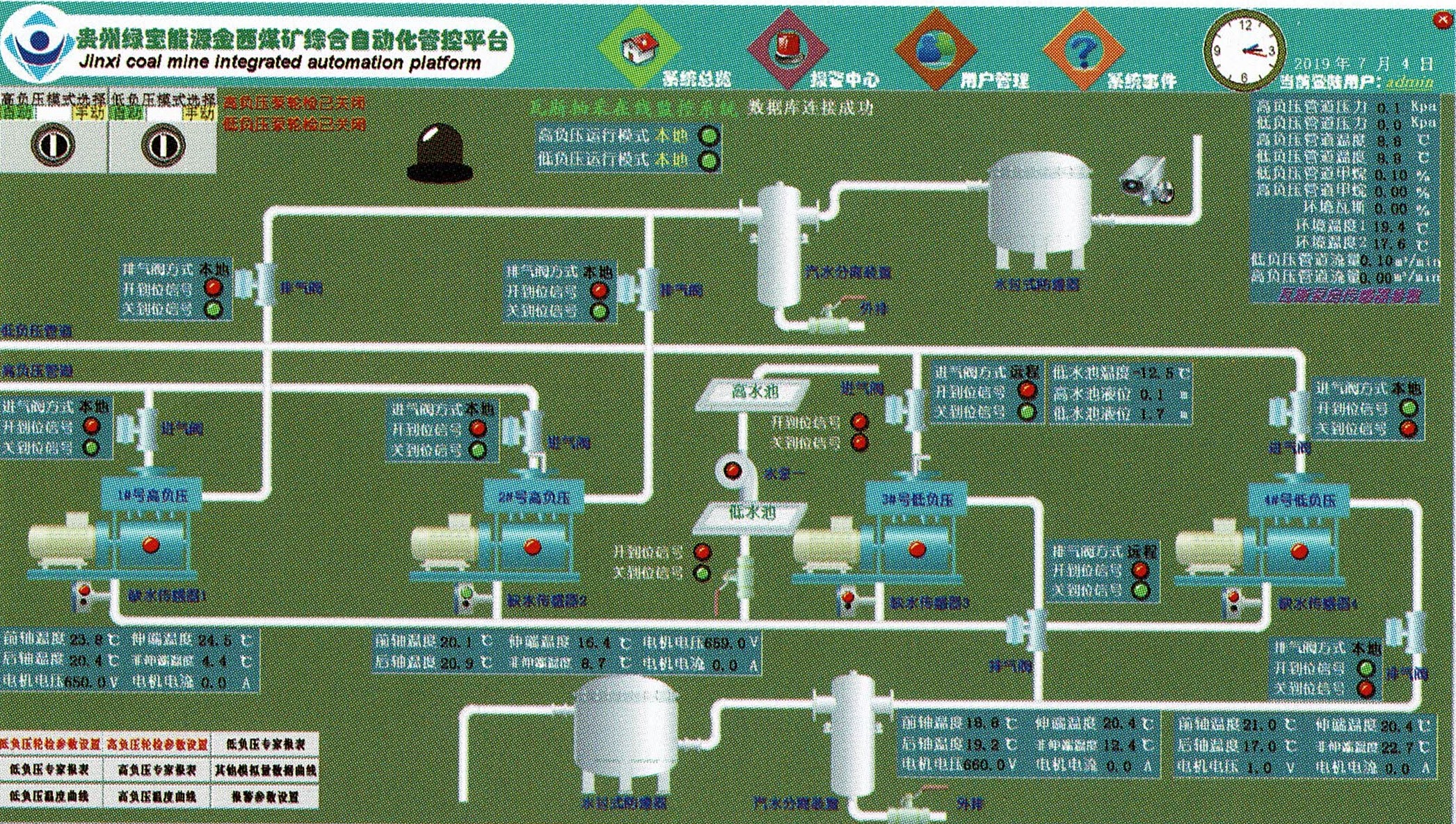

 系统在线监控主界面
